今天纯技术分享，把之前自己整理的废水处理工艺流程资料，发出来给大家看看，可以作为废水处理的参考。污废水在选择处理工艺方面，主要考虑两个方向，
一是运行成本和建造成本
二是满足处理效果（出水达到排放要求）
一般是先满足条件二，再尽可能降低条件一；从原理上讲，工艺总体可分为物化和生化，物化可以是物理沉淀、混凝沉淀、混凝气浮、氧化还原、化学沉淀等等，生化工艺就是通过微生物来实现去除污染物的处理工艺，有各类的活性污泥法、生物膜法等工艺（包括氧化沟、接触氧化、A/O、SBR及其变形等等）。

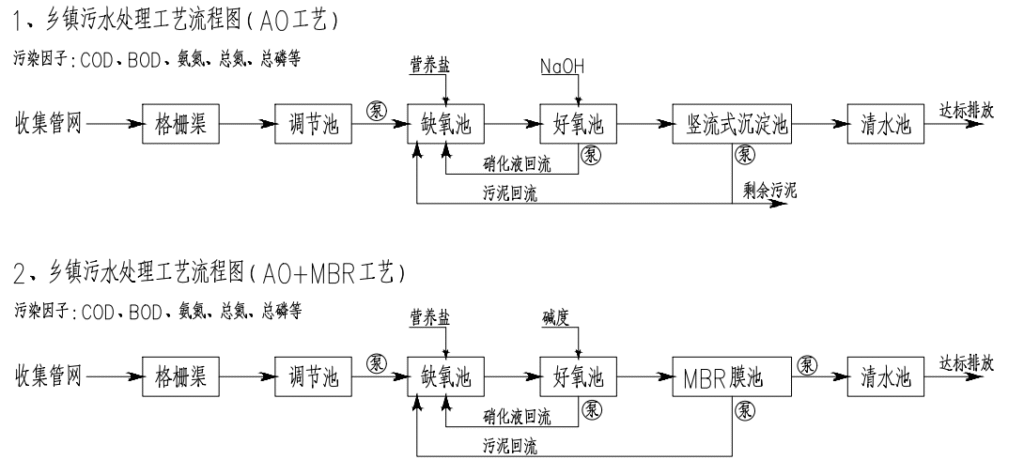

01 城市（集镇）污水处理工艺流程设计及说明
各单元作用
格栅渠：去除废水中漂浮物质，如包装袋、泡沫板、树枝等。
调节池：均衡水质、水量。
缺氧池：大分子有机水解，有机氮水解成氨氮，反硝化去除总氮，厌氧释磷。
好氧池：去除COD，氨氮转化为硝态氮，好氧大量吸磷。
竖流式沉淀池：泥水分离。
MBR膜池：泥水分离（代替沉淀池）。

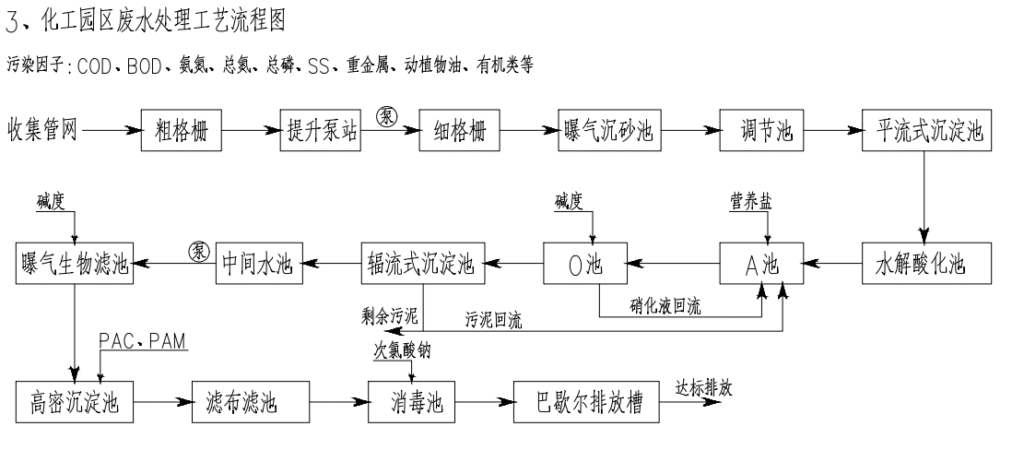

各单元作用
粗细格栅：去除废水中漂浮物质，如包装袋、泡沫板、树枝等。
曝气沉砂池：去除废水中的砂砾，减少对后续管道磨损。
调节池：均衡水质、水量。
水解酸化池：大分子水解成小分子，提高废水可生化性。
缺氧池（A池）：大分子有机水解，有机氮水解成氨氮，反硝化去除总氮，厌氧释磷。
好氧池（O池）：去除COD，氨氮转化为硝态氮，好氧大量吸磷。
辐流式沉淀池：泥水分离。
曝气生物滤池：去除总氮。
高密沉淀池：去除悬浮物、胶体、总磷、重金属等。
滤布滤池：去除悬浮物。

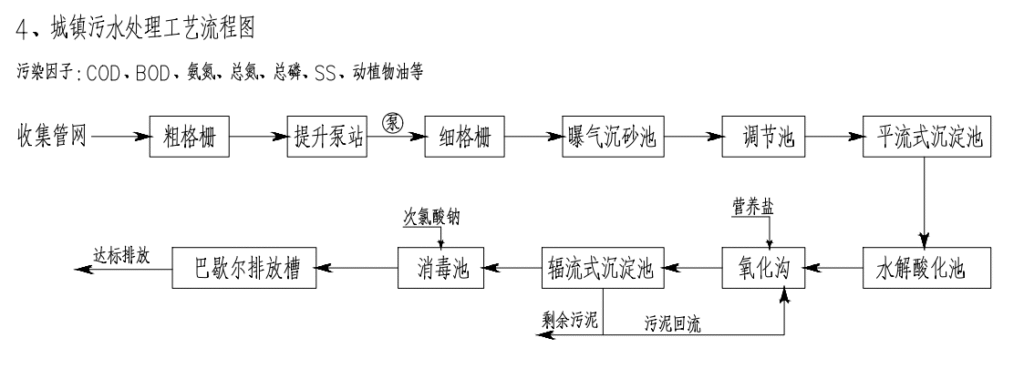

各单元作用
粗细格栅：去除废水中漂浮物质，如包装袋、泡沫板、树枝等。
曝气沉砂池：去除废水中的砂砾，减少对后续管道磨损。
调节池：均衡水质、水量。
水解酸化池：大分子水解成小分子，提高废水可生化性。
氧化沟：去除COD、BOD、氨氮、总氮、总磷等。
辐流式沉淀池：泥水分离。
消毒池：去除微生物，杀菌。

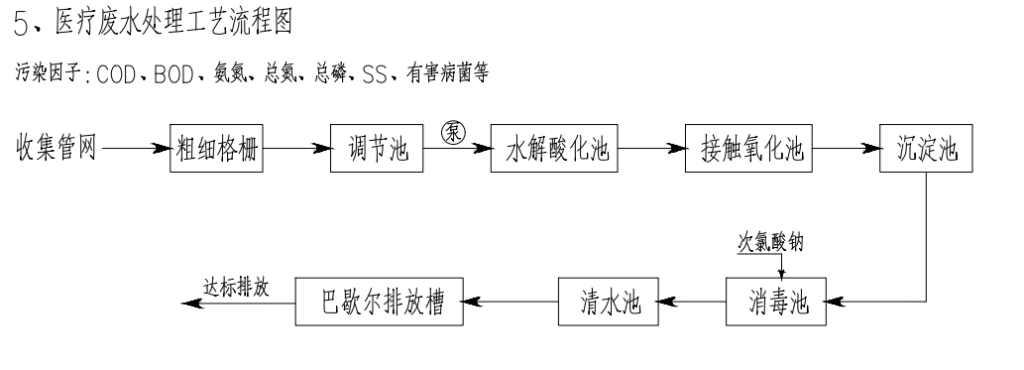

各单元作用
粗细格栅：去除废水中漂浮物质，如包装袋、泡沫板、树枝等。
调节池：均衡水质、水量。
水解酸化池：大分子水解成小分子，提高废水可生化性。
接触氧化池：去除COD、BOD、氨氮、总氮、总磷等。
沉淀池：泥水分离。
消毒池：去除微生物，有害病菌。

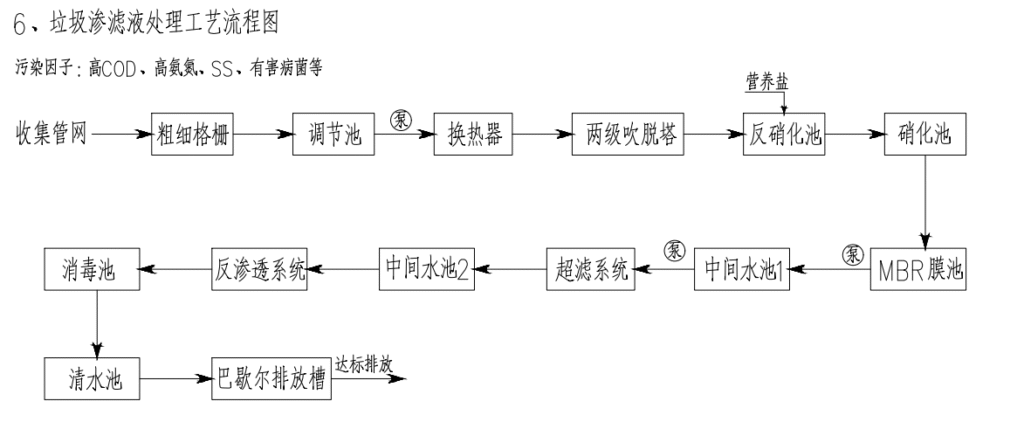

各单元作用
粗细格栅：去除废水中漂浮物质，如包装袋、泡沫板、树枝等。
调节池：均衡水质、水量。
换热器：给废水加温。
两级吹脱塔：去除氨氮。
反硝化池：去除COD，将硝态氮转化成氮气去除掉。
硝化池：去除COD，将氨氮转化成硝态氮。
MBR膜池：泥水分离。
超滤系统：膜分离，去除大分子有机物、悬浮颗粒。
反渗透系统：膜分离，去除大分子、阴离子、阳离子等。
消毒池：去除微生物，有害病菌。
02 机械加工（电镀、半导体等）行业废水处理工艺流程

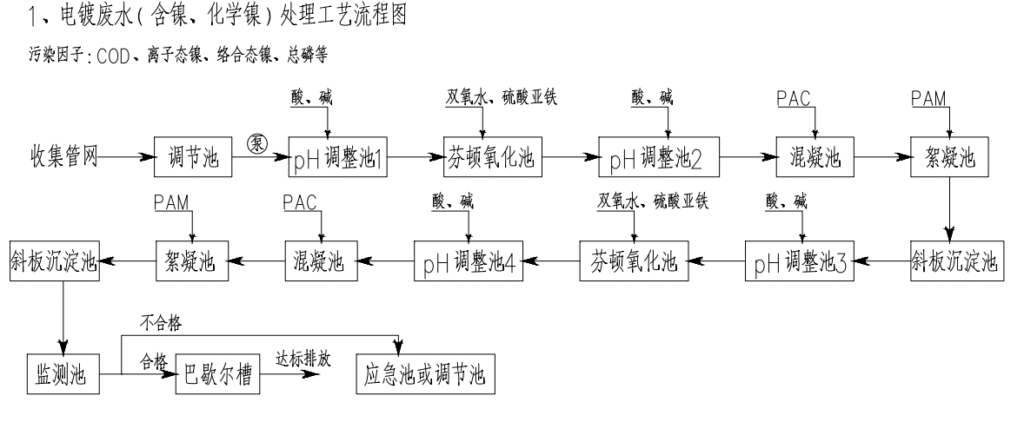

各单元作用
调节池：均衡水质、水量。
pH调整池1/3：调节pH为2-4，芬顿氧化最适合pH值。
pH调整池2/4：调节pH为7.5-8，混凝沉淀最适合pH值，混凝剂水解产生H离子需要中和。
芬顿氧化池：将络合态镍转化为离子态镍。
混凝池：反应去除镍离子。
絮凝池：将小絮体转化为大的沉淀物。
斜板沉淀池：泥水分离。

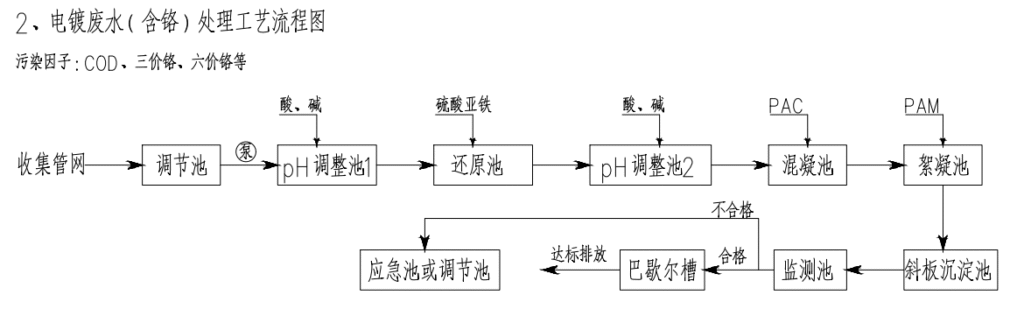

各单元作用
调节池：均衡水质、水量。
pH调整池1：调节pH为2.5-3。
还原池：将六价铬还原成三价铬
pH调整池2：调节pH为7.5-8，混凝沉淀最适合pH值，混凝剂水解产生H离子需要中和。
混凝池：反应去除铬离子。
絮凝池：将小絮体转化为大的沉淀物。
斜板沉淀池：泥水分离。

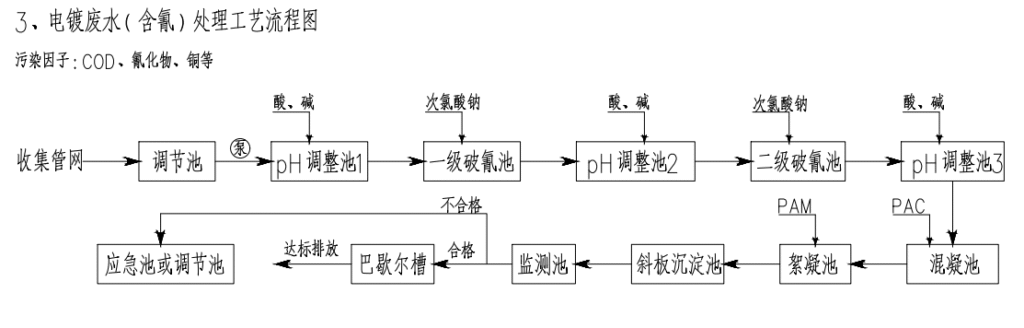

各单元作用
调节池：均衡水质、水量。
pH调整池1：调节pH为10-11。
一级破氰池：去除氰化物，ORP维持在300mV左右。
pH调整池2：调节pH为7-8。
二级破氰池：去除氰化物，ORP维持在650mV左右。
pH调整池3：调节pH为7.5-8，混凝沉淀最适合pH值，混凝剂水解产生H离子需要中和。
混凝池：反应去除铜离子。
絮凝池：将小絮体转化为大的沉淀物。
斜板沉淀池：泥水分离。

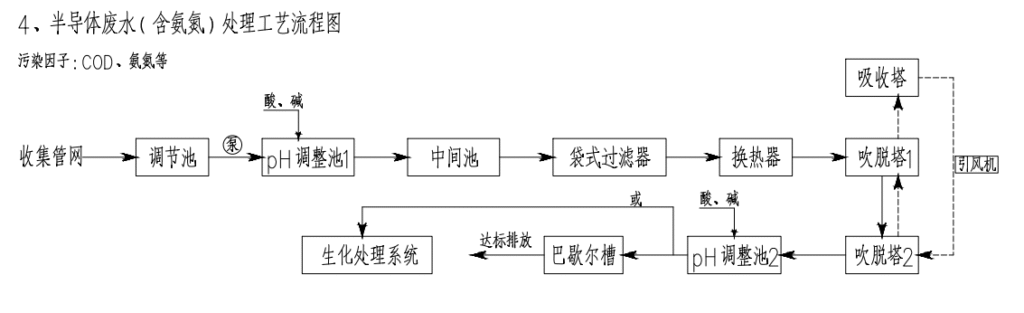

各单元作用
调节池：均衡水质、水量。
pH调整池1：调节pH为10-11。
袋式过滤器：去除悬浮物、颗粒。
换热器：加温。
吹脱塔1/2：去除氨氮，将从废水中吹脱出来。
pH调整池2：回调pH为6-9。
生化处理系统：以去除有机物、氮磷为主，可参考城镇污水处理工艺。

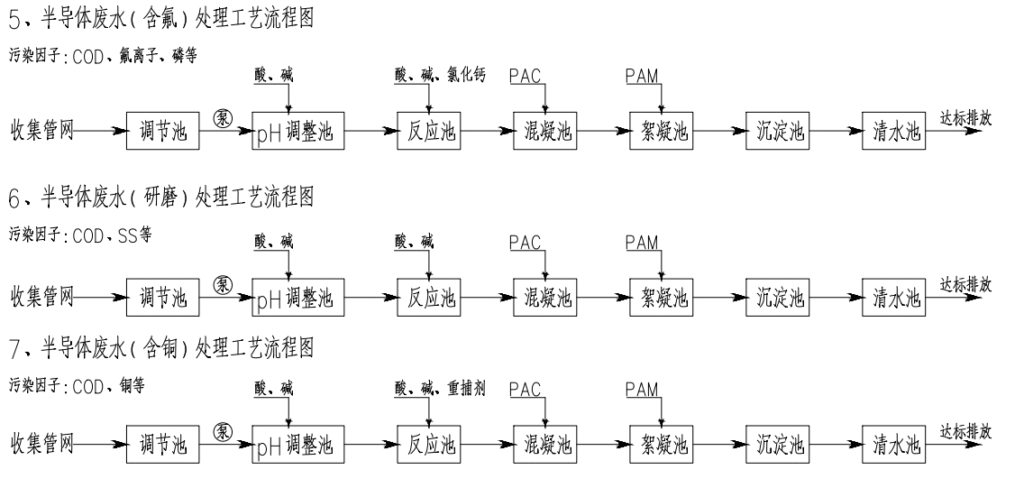

各单元作用
调节池：均衡水质、水量。
pH调整池：调节pH为7.5-8。
反应池：反应去除重金属离子、SS及F离子。
混凝池：将小颗粒沉淀凝聚成大颗粒沉淀物。
絮凝池：将小絮体连成大絮体沉淀物。
沉淀池：泥水分离。

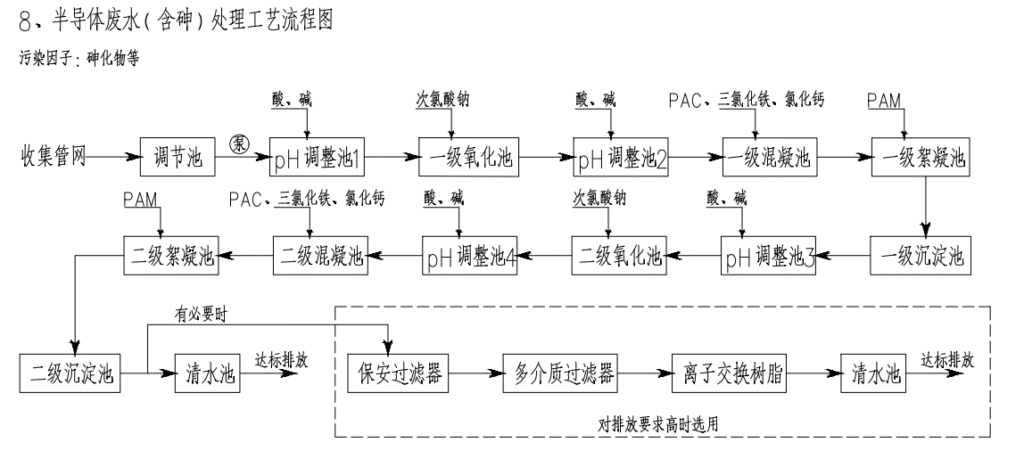

各单元作用
调节池：均衡水质、水量。
pH调整池1/3：调节pH为10左右。
pH调整池2/4：调节pH为7.5-8左右。
氧化池：将三价砷氧化成五价砷。
混凝池：去除砷化物。
絮凝池：将小絮体连成大絮体沉淀物。
沉淀池：泥水分离。
多介质过滤器：去除悬浮物、颗粒。
离子交换树脂：去除砷酸根离子。
03 化工工业废水处理工艺流程

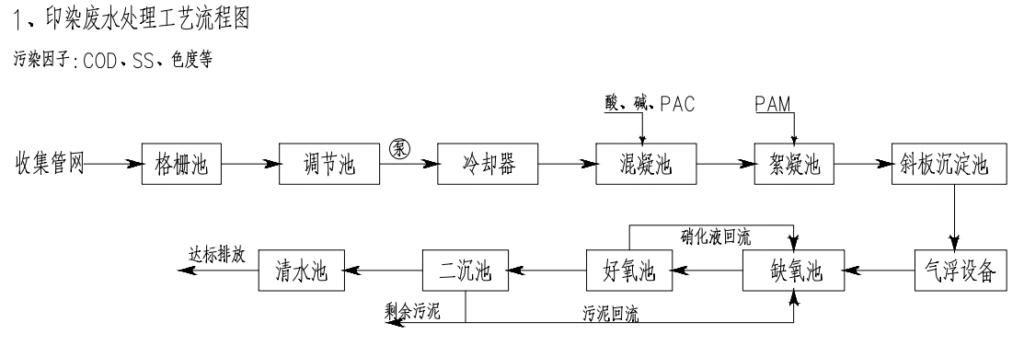

各单元作用
格栅池：去除大颗粒漂浮物
调节池：均衡水质、水量。
冷却器：给废水降温。
混凝池：反应去除COD、SS、色度。
絮凝池：将小絮体沉淀物连成大絮体沉淀物。
斜板沉淀池：泥水分离。
气浮设备：去除色度。
缺氧池：大分子有机物水解成小分子。
好氧池：反应去除COD、SS、色度。
二沉池：泥水分离。
各单元作用
调节池：均衡水质、水量。
反应池：调节pH为3-5，回收硫酸，生成硫酸钙（石膏）。
一级、二级、三级、沉淀池：泥水分离。
pH调整池1：调节pH为10-11。
pH调整池2：调节pH为7.5-8。
混凝池：反应去除金属离子。
絮凝池：将小絮体沉淀物连成大絮体沉淀物。
纤维过滤器：去除悬浮颗粒。

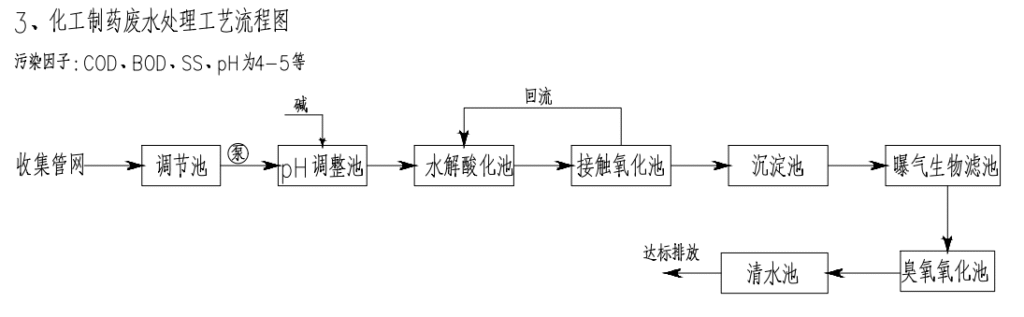

各单元作用
调节池：均衡水质、水量。
pH调整池：调节pH为7.5-8.0。
水解酸化池：大分子水解成小分子，提高废水可生化性。
接触氧化池：去除COD、BOD、SS等。
曝气生物滤池：去除COD、脱氮。
臭氧氧化池：去除COD、脱色。
04 食品加工废水处理工艺流程

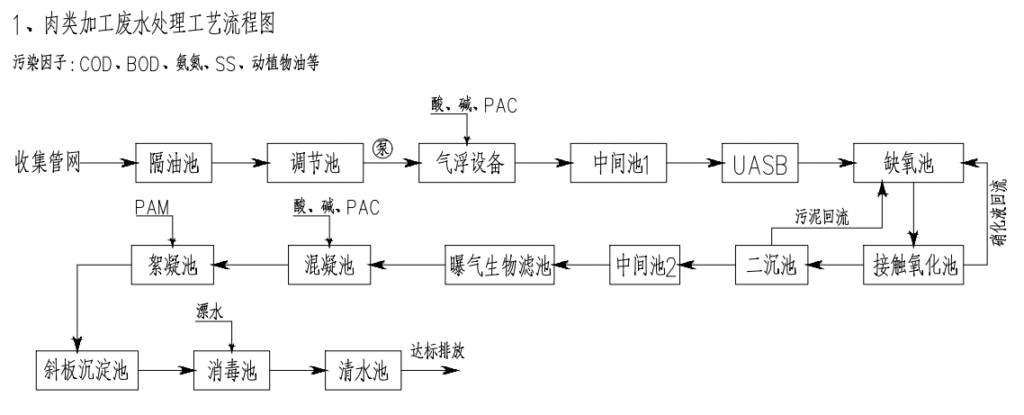

各单元作用
隔油池：去除浮油。
调节池：均衡水质、水量。
气浮设备：去除油类物质、悬浮物。
UASB：厌氧处理工艺，去除COD、BOD。
缺氧池：大分子水解成小分子，提高废水可生化性；有机氮水解成氨氮；反硝化脱氮。
接触氧化池：去除COD、BOD，氨氮氧化成硝态氮。
混凝池：去除悬浮颗粒、胶体等。
絮凝池：小絮体凝聚成大絮体，易于沉淀下来。
斜板沉淀池：泥水分离。
消毒池：去除有害病菌。

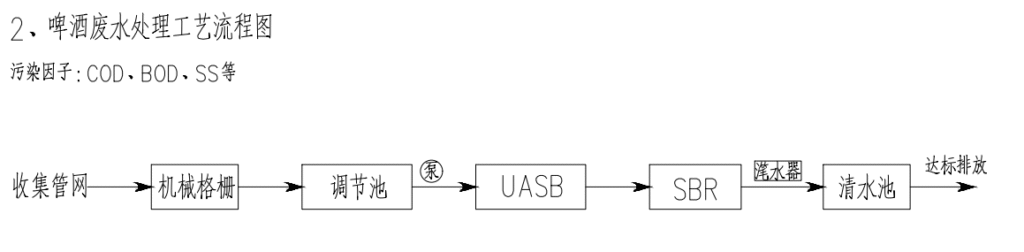

各单元作用
机械格栅：去除漂浮物。
调节池：均衡水质、水量。
UASB：厌氧处理工艺，去除COD、BOD。
SBR池：去除COD、BOD、氨氮、SS。
结语
以上可作为污废水处理工艺的参考，当然一种类型的废水工艺肯定不是唯一的，还要考虑进水水质及排放标准，进行综合考量！-End-
